 文章内容 日期  2004 年5月12
主题 九州村村通前端调制器维修手册
浏览 35898 次
  所需仪器、仪表:三用表 一只; 频谱分析仪 一台。

1. 静态测试见表1:

    正常工作时用三用表电阻挡进行测试,各点电阻值应符合表1。

主要器件静态电阻 (单位Ω)

器件 脚号 电阻值±10% 器件 脚号 电阻值±10%
XS204

XS205

1 N201
N301
8 180
5、10 0
2 240 N202 1 7.9k
N204 1 636
VT201 b 1.5k VT205 b 390
e 470
e 75
c 276 c 180
VT202
VT203
b 135
VT206
VT207
VT208
b 51
e 10 e 0
c 250-280 c 200
VT204
b 60k
e 0
c 8.5k
2. 动态工作点测量:

    接通电源后,正常工作时用三用表电压挡进行测试,各点电压值应符合表2的规定。

表2 主要器件静态工作点 (单位V)

器件 脚号 电阻值±10% 器件 脚号 电阻值±10%
XS204

XS205

1 24 N201
N301
8 9
5、10 0
2 12 N202 1 9
N204 1 9
VT201 b 4 VT205 b 3
e 3.8
e 2.3
c 11.25 c 11.9
VT202
VT203
b 1
VT206
VT207
VT208
b 0.7
e 0.3 e 0
c 9-9.5 c 10.5
VT204 b 0.23
e 0
c 4
3. 工作电平测试

    a:38MHz振荡电路:

    正常工作时,用频谱分析仪探头在N201-6脚处测试,电平约为95dBmv, VT201-c脚电平约为108 dBmv。

    b:本振电路:

    用频谱仪的输入探头挂测C243、R246、R247的公共交点处,应测得比本频道图象载波频率高38MHz的本振频率,幅度约为115dBmv,连续开关电源本振电路均应正常起振,C239处电平幅度约为105dBmv。否则可拨动L212、L213线圈,微调RP205达到正常起振的目的。

    c:中频调制电路:

    N201-9脚,输出38MHz及±6.5MHz信号,其中38MHz信号电平幅度约为75~80dBmv,C225及ZF201输入脚电平幅度约为100~105dBmv,C226及ZF201输出脚电平幅度约为70~75dBmv,VT203-c脚及R234出电平约为95~100 dBmv,该信号进入混频电路。

    d:混频输出及RF频道输出电路:

    在R251处测得的混频输出信号即为输出频道的RF信号,电平幅度约为85~90dBmv, XS203处即可得到≥108dBmv的RF频道输出信号。

4. 图象(V)、伴音(A)间距, 图象(V)/伴音(A)比

    微调L301,可改变图象(V)、伴音(A)间距,微调RP203可改变图象(V)/伴音(A)比,出厂时已将这两个参数设置好一般不要轻易改动。

    注意微调RP203可改变图象(V)/伴音(A)比的同时,图象(V)、伴音(A)间距也会随之改变,因此微调RP203改变图象(V)/伴音(A)比后应再次复测图象(V)、伴音(A)间距,参数无误后应点胶(一般用“南大703硅胶)固定。

5. 常见故障及原因分析:

    常见故障及原因分析见表3:

表3 常见故障及原因分析

故障现象 故障分析 故障原因及解决办法
无射频电平输出
(用频谱分析仪测试)
本振工作不正常或停振 1.VT203、VT204坏
2.改变C237*大小,拨动L212、L213
38MHz 振荡不正常,38MHz晶体坏 1.VT201坏
2.B201坏
射频电平输出低
(用频谱分析仪测试)
中频电平低 1.VT202、VT203坏
2.ZF201坏或虚焊
射频放大增益低 VT206、VT207、VT208坏或自激。



6. 电视调制器技术指标:

表4 电视调制器技术指标

项目 单位
性 能 参 数
备注
射频特性
输出频道
MHz 1~12 出厂时按要求设定
输出电平
DBμv ≥18
寄生输出抑制
dB ≥60 输出电平:108dBmV
频率:48~550 MHz
频率准确度
KHz 30
图象-伴音功率比
dB 17~22
视频特性 输入电平 Vp-p 1 全电视信号
输入极性     正极性
输入阻抗 Ω 75
微分增益 % ≤5
微分相位 ° ≤5 调制度:87.5%
色亮时延差 nS ≤45 调制度:87.5%
信噪比 dB ≥50
音频特性 输入阻抗
≥10 不平衡
输入电平 V 0.775
图象伴音间距 kHz 6500±20
总失真度 % ≤1
信噪比 dB ≥50
通用特性
质量 Kg 3
最大尺寸L×B×H mm 483×186×44
视音频接口     RCA型
射频接口     FL10型

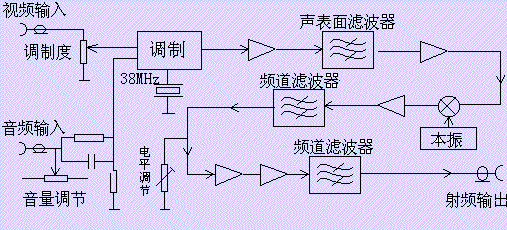

原理框图
